XT501. Новый "Кубик" в комиксах.

Ну-с, начнем.

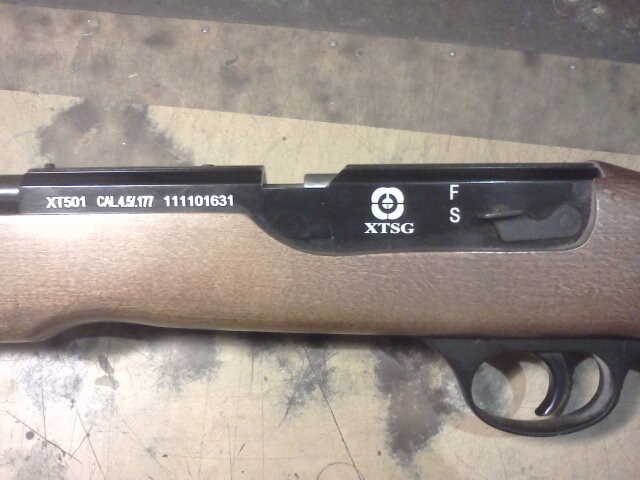

Первые данные.




Теперь начну разбирать, знакомиться с потрохами.

Снимаем ложе.


Всего два винта. Не! Аж два винта крепит железо в ложе!
Вид на ложе изнутри.



Посредственно, так сказать. С другой стороны- бюджет...

Ствольная коробка.




И резервуар под СО2, он же контейнер для двух углекислотных 12-ти граммовых баллонов. В данном экспонате установлена пробка под заправку СО2.


Вот он, порт заправки.


Вынимаем ствол


На удивление резинки оказались целыми. Вероятно только одним винтом крепился ствол в оригинале, а другие два, это для крепления прицела. Мне достался Кубик без открытых прицельных.




Диаметр ствола 14,5мм. Посадочное 12,7мм длиной 42мм учитывая и лоток.
Чем толще ствол, тем лучше, но тем меньше вариантов для подбора других стволов. Это так, на всякий случай.

Досылатель. Вернее досылание. Теперь игольчатый, в отличии от предыдущих моделей.



Заправочная пробка более детально.


Внутреняя резьба 1/8", наружная М18х1,5мм.
С другой стороны пробка имеет "колючку" для прокалывания баллончика


И все потрошки пробки


Спусковой механизм.
Выкручиваем два винтика и весь блок отходит от коробки.


Еще два винтика, и осматриваем внутренности.


Механизм имеет ограничители хода крючка, и попытку регулировки усилия на крючке. Но т.к. межшептальное трение отличается высоким усилием и скрежетом, то... то имеем мерзопакостный спуск. Надеюсь это лечиться...

Трубка резервуара. Резервуарчика.
Выкручивается просто от руки из коробки.


Заглядываем вовнутрь



Засранцы, хуле.... Удивляюсь как оно вообще держало герметизацию...
Габариты резика


Труба 22х1,5мм длиной 190мм. С учетом всей родной пробки имеем 45куб.см. полезного пространства, если сделать другую пробку, то пространство увеличиться до 50-51куб.см. Это так, вдруг в ПСП переводить

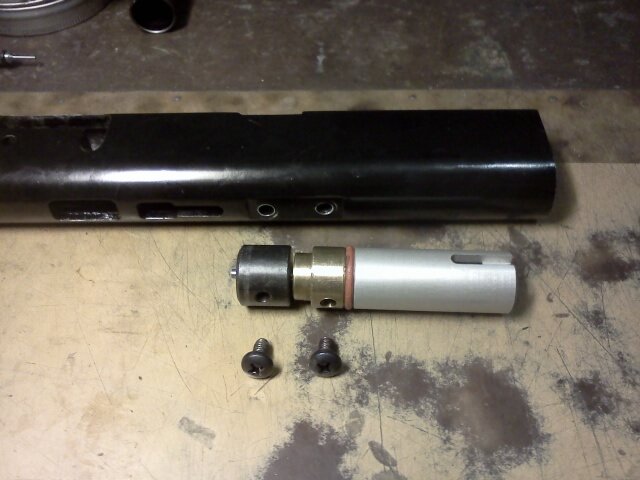

Вынимаем то, что обычно принято называть задней пробкой, где поджим пружинки ударника. Достаточно выкрутить два винта с потайными шляпками.


При этом обратим внимание на пружинку предохранителя, может быть попытка к выстреливанию и улетанию за шкаф. Вот она


Вот так, можно сказать, организована регулировка скорости. Задняя "пробка" с надетой пружиной ударника


Теперь извлекаем предохранитель. Выкручиваем винт, для наглядности в нем торчит ключик


И выталкиваем ось предохранителя. При этом смотрим на его защелку, дабы тоже "не пролюбить".


Механизм предохранителя


Извлекаем уданик и досылатель. Сначала винт в "брюшке" ударника. Это тот самый штифт взвода, но тут он вставляется через ж...


Теперь винт в торце досылателя, выкрутив его, можно вытянуть ручку взвода.


И все в сборе


Масса ударника


Шариковый стопор досылателя. Разбирать не буду уже.



Ну и осталось выкрутить последние два винта, по идее должен освободиться накопитель.


Вытащил камеру.


Выталкивается достаточно легко, желательно назад. Спереди стоит уплотнительное кольцо, плотное, его довольно тяжело выковырять просто так, а не то что вытолкнуть камерой.
Начинка камеры


Шток клапана(3мм. в диаметре) уплотняется в торце камеры колечком. Колечко подпирается втулочкой, которая помогает удерживать камеру при наличии давления.


Седло клапана


Клапан



Забыл о стволе и нарезах. Прогнал пульку. Так себе. Есть что дополировывать, но не факт что это обязательно.
Фаска и протолкнутая пулька.



Вот и все. Разобрал. Теперь это кучка деталек


можно собирать, АПать, дорабатывать, и переводить(попытаться) в ПСП.

Теперь в обратном порядке, и с поправкой на перевод ПСП.
Камера клапана. Сверху родная, под ней новая в собранном виде, ниже- новая разобрана.


Коррекция ударника. Не густо, конечно, но и не пусто. Больше пока снести не решился, та и нечего уже.
